Средства измерения уровня

KSR Kuebler - средства измерения уровня, датчики и указатели

Уже 40 лет фирма KSR KUEBLER разрабатывает и изготавливает приборы для измерения уровня жидких и сыпучих материалов. Предприятие производит большой ассортимент уровнемеров, которые можно использовать до температуры 450°С или до давления 420 bar.

Поплавковые магнитные выключатели

Назначение: для точной сигнализации уровня на любой высоте наполнения. Принцип действия описан ниже.
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по трубе скольжения, в которой находятся герметизированные магнитоуправляемые контакты (герконы).
Магнит переключает контакты на заранее установленной высоте переключения и тем самым позволяет получить сигналы на любом уровне наполнения.
Этот простой и надёжный принцип действия позволяет применять поплавковые магнитные датчики в разных областях. Они работают независимо от образования пены или пузырей, токопроводимости, вибрации, давления и температуры в указанных пределах.
Технические преимущества:
- Пригодность к использованию в любых жидкостях.
- Переключение контакта происходит без износа и без дополнительного питания.
- Универсальная обработка сигналов: в контролере; в схеме NAMUR по DIN 60947-5-6.
- Многократная функция с одним датчиком до 8 точек переключения.
- Врывозащищённое исполнения.
- Температура: от -196°C до +300°C.
- Давление: от вакуума до 10 MПa.
- Плотность: ≥400 кг/м³.
- Возможность измерения разделительного слоя с разностью плотности ≥50 кг/м³.
- Пригодны в суровых эксплуатационных условиях.
- Простой монтаж и ввод в эксплуатацию.
- Специального технического ухода не требуется.

КСР - Поплавковые магнитные выключатели

Более подробную техническую информацию о поплавковых магнитных выключателях вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

Датчики уровня магнитные

Назначение: для телеметрического измерения уровня жидкости, топлива и разделительного слоя. Принцип действия описан ниже.
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по трубе скольжения, в которой находится цепь измерения. Цепь измерения состоит из маленьких чипов с герконом и сопротивлением, припаянных к печатной плате. Магнитное поле поплавка переключает герконы и цепь работает по схеме трёхпроводного потенциометра. Отдаваемое напряжение пропорционально высоте уровня жидкости. В зависимости от требований, возможна установка квантования от 5 до 20 мм. Непрерывное измерение высоты уровня почти независимо от физических и химических свойств среды таких как, образование пены или пузырей, токопроводимости, вибрации, давления и температуры в указанных пределах.
Технические преимущества:
- Передача сигналов на большие расстояния.
- Простой монтаж и испытание, однократная калибровка.
- Выходной сигнал пропорционален объёму или высоте измерения.
- Установка предельных значений по всему диапазону измерения.
- Высокое воспроизведение сигналов.
- Взрывозащищённые исполнения.
- Температура: от -80°C до +200°C.
- Давление: от вакуума до 10 MПa.
- Плотность: ≥400 кг/м³.
- Совместное измерение общего уровня и разделительного слоя с разностью плотности ≥50 кг/м³.
- Пригодны для работы в суровых эксплуатационных условиях.
- Передача сигналов: двухпроводные преобразователи 4...20 мА; измерительные преобразователи и датчики предельных сигналов для отдельного монтажа; программирование сигналов по протоколу HART®, PROFIBUS® PA и FOUNDATIONTM Fieldbus.

КСР - Магнитные датчики уровня

Более подробную техническую информацию о магнитных датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

Датчики уровня магнитострикционные

Датчики уровня типа FFG-T служат для измерения уровня жидкости. В основе принципа действия датчика лежит магнитострикционный эффект. Поплавок движется по трубке и передаёт уровень жидкости на сенсор. В поплавке находится магнит, в скользящей трубке натянут провод из магнитострикционного материала. При помощи короткого импульса тока создаётся кратковременное магнитное поле по всей длине провода. Магнитное поле провода взаимодействует с проводом и вследствие магнитострикционного эффекта возникает ультразвуковые колебания. В головке датчика с помощью пьезокерамического преобразователя эта волна преобразуется в электрический сигнал. Положение поплавка определяется измерением времени пробега ультразвуковых колебаний.
Технические преимущества:
- Простой принцип действия даёт возможность применять их в разных областях.
- Непрерывное измерение высоты уровня не зависит от физических и химических свойств
среды таких как, образование пены и пузырей, токопроводимости, давления и температуры в указанных пределах.
- Передача сигналов на большие расстояния.
- Простой монтаж и испытание, однократная калибровка.
- Совместное измерение общего уровня и уровня раздела фаз с разностью плотности: 50 кг/м³.
- Температура: от -200°C до +200°C.
- Давление: от вакуума до 100 bar.
- Плотность: ≥400 кг/м³.
- Взрывозащищенное исполнение.
Использование коррозионностойких материалов даёт возможность использования их в любой отрасли промышленности: химической, нефтехимической, газовой, фармацевтической, кораблестроительной, энергетической, машиностроительной, в водоочистительных установках и в пищевой промышленности.

КСР - Магнитострикционные датчики уровня (высокоточные)

Более подробную техническую информацию о магнитострикционных датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

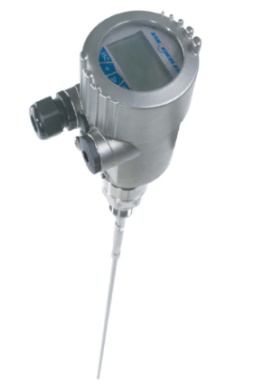

Волноводные радарные датчики

Принцип измерения основан на технологии рефлектометрии с временным разрешением (TDR, Time Domain Reflectometry). Микроволновые импульсы направляются вниз по зонду, погруженному в измеряемую среду. Когда импульс достигает поверхности среды, то он отражается в обратном направлении и принимается преобразующим прибором. Микропроцессор определяется эхо-сигнал уровня, который преобразуется с помощью программы ECHOFOX в показания уровня измеряемой среды. Благодаря этому принципу действия можно избежать трудоёмкой настройки со средой. Приборы по заказу настраиваются на определённый диапазон измерения.
Важные преимущества:
- Прохождение микроволн почти не зависит от условий технологического процесса. Они не восприимчивы к присутствию пыли и пара. Этот метод измерения даёт точные результаты даже в паровой среде.
- Стержневое исполнение зонда: можно укоротить и подогнать к любому месту его присоединения.
- На точность измерения не влияет свойство измеряемой среды, разные плотности или диэлектрическая проницаемость.
- Также сильное налипание на зонд или стенки резервуара не влияет на результаты измерения KSR GT.
- Отличная воспроизводимость сигналов.
- Простая настройка без наполнения измеряемой среды.
Важные особенности:
- Электронные преобразователи работают с двух- или четырёхпроводным контуром.
- Стержневые зонды можно по необходимости заменить и укоротить.
KSR GT могут быть использованы в следующих отраслях промышленности: химической и нефтехимической, судостроительной, нефтегазовой, пищевой и фармацевтической.

KSR - GT

Более подробную техническую информацию о волноводных радарных датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

Байпасный указатель уровня

Назначение: для постоянного измерения уровня и визуального наблюдения без вспомогательной энергии. Принцип действия указан ниже.
Цилиндрический поплавок установленный сбоку на резервуаре в виде сообщающего сосуда передвигается вместе с измеряемой жидкостью. При помощи фокусированного магнитного поля магнитные ролики через стенку трубки поварачиваются на 180° в соответствии с уровнем. В указателе на расстоянии 10 мм друг от друга установленны красно-белые или сине-белые ролики с вложенными туда стержневыми магнитами. Встроенные двухпроводные преобразователи 4 ... 20 мА и программирование сигналов по протоколу HART®, PROFIBUS® PA и FOUNDATION™ Fieldbus.

КСР - Байпасные указатели уровня

Более подробную техническую информацию о байпасных указателях уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

Приборы для контроля уровня сыпучих материалов и контроля потока

Вибрационные датчики уровня

Принцип работы: вибрация зонда. Если датчик вибрации покрыт наполнителем, изменяется резонансные частоты. Это изменение регистрируется электроникой и преобразуется в команду переключения.
Область применения: как концевой выключатель для регистрации ограничений жидкости, например переполнения. Вибрационный принцип может оказаться особенно полезным для использования в небольших контейнерах или трубопроводах.
Характеристики:
- Температура: -40°C...200°C.
- Материалы: нержавеющая сталь, Hastelloy C, ECTFE покрытие.
- Выход: переключаемые выхода (релейные, транзисторные выходы).
- Монтаж: монтаж с помощью фланцев или резьбы.
- Максимальная длина: 3000 мм.

Более подробную техническую информацию о вибрационных датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

Ротационные датчики уровня

Лопастной выключатель типа FWU применяется для сыпучих материалов, таких как: гранулят, порошок, песок исходных материалов. Такие приборы монтируются сверху или сбоку.
Принцип действия: когда объем сыпучих веществ доходит до уровня лезвия, это препятствует повороту лезвия и останавливает его. В момент фиксирования лезвия датчика двигатель останавливается, в результате чего изменяется его положение и срабатывает концевой выключатель. Если уровень сыпучих материалов опускается настолько, что лезвие датчика может свободно вращаться, за счет пружины двигатель смещается в исходное состояние. В то же время двигатель снова начинает вращать лезвия и сигнал переключателя сбрасывается. Электропитание: 24V AC/DC, 110V AC, 230V AC. Магнитная муфта для монтажа в сосудах под давлением. Плоское и крестообразное исполнение лопастей. Крепление лопастей в разных положениях.

Более подробную техническую информацию о ротационых датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

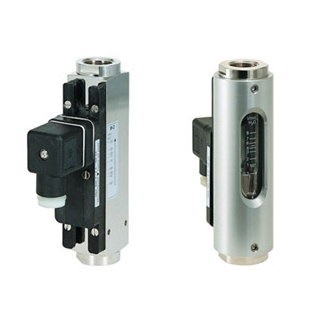

Реле потока

Приборы контроля потока служат для показания и контроля потока жидких и газовых сред, например в охладительных системах, в замкнутых циклах охлаждения сварных машин, в лазерных и ламповых установках, в дозирующих устройствах, насосах, компрессорах, гидравлических системах, установках высокого давления и других.
Принцип действия основан на измерении величины перемещения чувствительного элемента, который показывает расход. Чувствительный элемент прибора вставлен в цилиндрическую насадку со шлицом. Вне цилиндрической насадки установлен геркон, который вставлен защитный передвижной корпус и тем самым защищен от внешних влияний. Текучая среда двигает чувствительный элемент в направлении потока. Когда Чувствительный элемент, со встроеным в него магнитом, достигает положения геркона, то он закрывается. Если объем потока увеличивается, то чувствительный элемент движется дальше в направлении потока до упора максимального значения. Это упор не дает возможность чувствительному элементу проскочить диапазон переключения герконового переключателя (бистабильность).
Технические преимущества:
- Высокая точность переключения.
- Высокая точность измерения.
- Большой диапазон измерения.
- Маленький гистерезис на точке переключения.
- Бесступенчатая установка точек переключения.
- Прочное исполнение.
- Выпускают приборы с коррекцией по вязкости.

КСР - Приборы контроля потока

Более подробную техническую информацию о реле потока вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.

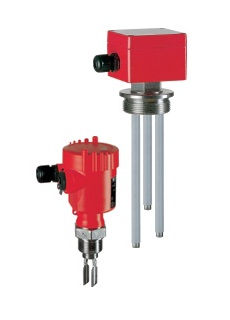

Кондуктометрические реле и электроды для веществ, проводящих электрический ток

KSR электроды работают в сочетании с кондуктометрическим реле и могут быть использованы для мониторинга и контроля уровня электропроводящих жидкостей например, воды, щелочей и кислот.
Принцип работы: реле генерирует на электродах переменное измерительное напряжение и реагирует на наличие малых значений переменного тока между электродами после контакта с измеряемым продуктом. Переключения усилителей стабилизируются по напряжению и температуре, и гарантируется при различных процессах переключения. Поскольку проводимость жидкости может значительно отличаться, чувствительность реле можно регулировать. Сигнал переключения может быть подан на реле/контактор или вход других схем анализа через релейные выходы.
Использование для таких сред: вода, сточные воды, щелочи, кислоты, фруктовые соки, пиво, молоко и т.д.
Области применения:
- Пищевая промышленность.
- Машиностроение.
- ТЭЦ.
- Отопление.
- Очистки воды.
- Автомобилестроение.
Преимущества:
- Отсутствие движущихся частей.
- Компактные размеры.
- Подходит для различных давлений и температур, в зависимости от конструкции.
- Очень эффективное соотношение цена/производительность.

Более подробную техническую информацию о кондуктометрических датчиках уровня вы можете просмотреть в соответствующем разделе сайта компании KSR Kuebler.
