Коаксиальные клапаны
Коаксиальные клапаны

2/2 ходовые коаксиальные клапаны прямого действия

Функция:
2/2 ходовые коаксиальные клапаны прямого действия, сбалансированные по давлению, доступны в версиях – нормально закрытый и нормально открытый.
Параметры:
Давление 0...100 bar, диаметры 10...80 мм, значение Kv 2,5...70 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM, специальные материалы для уплотнений.
Сертификаты:
PTB (Ex), TUV, DVGW
Опции:
Специальные резьбы, специальные фланцы, функция – нормально открытый, амортизация, концевые выключатели, ручное управление, разрешительная документация, крепление, специальные напряжения, разъем М12х1, клемная коробка.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

2/2 ходовые коаксиальные клапаны прямого действия

Более подробную техническую информацию вы можете уточнить у наших специалистов.

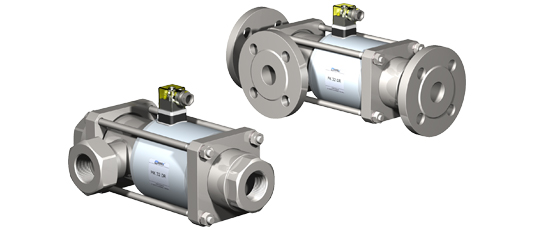

3/2 ходовые коаксиальные клапаны прямого действия

Функция:
3/2 ходовые коаксиальные клапаны прямого действия, сбалансированные по давлению, доступны в версиях – нормально закрытый и нормально открытый.
Параметры:
Давление 0...40 bar, диаметры 10...80 мм, значение Kv 2,6...40 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь.
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM, специальные материалы для уплотнений.
Сертификаты:
PTB (Ex), TUV.
Опции:
Специальные резьбы, специальные фланцы, функция – нормально открытый, амортизация, концевые выключатели, ручное управление, разрешительная документация, крепление, специальные напряжения, разъем М12 х 1, клемная коробка.

3/2 ходовые коаксиальные клапаны прямого действия

Более подробную техническую информацию вы можете уточнить у наших специалистов.

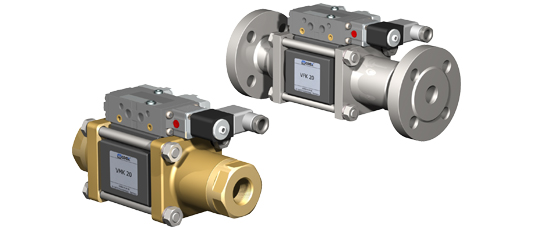

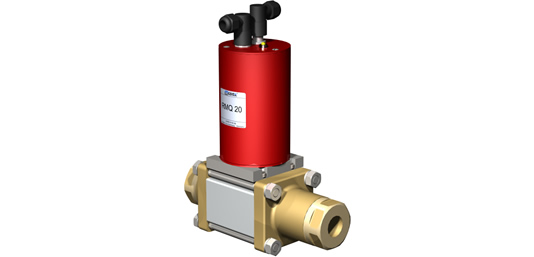

2/2 ходовые коаксиальные клапаны с пневмоприводом

Функция:
2/2 ходовые коаксиальные клапаны с пневмоприводом, сбалансированные по давлению, доступны в версиях – нормально закрытый и нормально открытый.
Параметры:
Давление 0...100 bar, диаметры 8...125 мм, значение Kv 1,6...221 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные, охлаждающие.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь.
Материалы уплотнений:
NBR, PTFE, FPM, PU, PE, CR, EPDM, специальные материалы для уплотнений.
Опции:
Функция – нормально открытый, концевые выключатели, ручное управление, специальные напряжения, катушка М12х1, распределительный клапан, амортизация, разрешительная документация, присоединение к датчику давления, взрывозащита.

2/2 ходовые коаксиальные клапаны с пневмоприводом

Более подробную техническую информацию вы можете уточнить у наших специалистов.

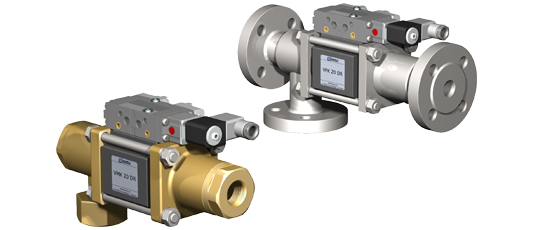

3/2 ходовые коаксиальные клапаны с пневмоприводом

Функция:
3/2 ходовые коаксиальные клапаны с пневмоприводом, сбалансированные по давлению, доступны в версиях – нормально закрытый и нормально открытый.
Параметры:
Давление 0...100 bar, диаметры 10...150 мм, значение Kv 2,5...274 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь.
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM, специальные материалы для уплотнений.
Опции:
Специальные резьбы, специальные фланцы, функция – нормально открытый, амортизация, концевые выключатели, ручное управление, разрешительная документация, крепление, специальные напряжения, катушка М12х1, взрывозащита, распределительный клапан.

3/2 ходовые коаксиальные клапаны с пневмоприводом

Более подробную техническую информацию вы можете уточнить у наших специалистов.

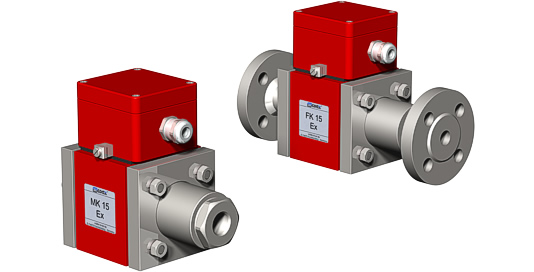

Сертифицированные клапаны

Функция:
Клапаны с DVGW-сертификатом, взрывозащищенные клапаны и клапаны с TUV-сертификатом.
Параметры:
Давление 0...500 bar, диаметры 1,5...50 мм, значение Kv 0,066...28,2 м3/час.
Среда:
Легко воспламеняемые газы в соответствии с G 260, газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные, жидкие топлива.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь 1.4101.
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM, специальные материалы для уплотнений.
Сертификаты:
PTB (Ex), TUV, DVGW.
Опции:
Специальные резьбы, специальные фланцы, функция – нормально открытый, амортизация, концевые выключатели (NAMUR), ручное управление, разрешительная документация, специальные напряжения, цепной усилитель, крепление.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Сертифицированные клапаны

Более подробную техническую информацию вы можете уточнить у наших специалистов.

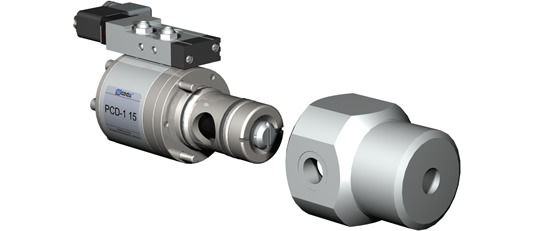

Катриджные клапаны

Функция:
2/2 ходовые картриджные клапаны с пневмоприводом.
Параметры:
Давление 0...200 bar, диаметры 10...15 мм, значение Kv 3...6 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, абразивные.
Материалы корпуса:
Алюминий, медь, нержавеющая сталь.
Материалы уплотнений:
PU, NBR, PTFE, PE, FPM, EPDM, HNBR, специальные материалы для уплотнений.
Опции:
Корпус клапана, функция – нормально открытый, амортизация, порты для течи, концевые выключатели, ручное управление, разрешительная документация, крепление, специальные напряжения, катушка М12 х 1, взрывозащита, распределительный клапан.

Катриджные клапаны

Более подробную техническую информацию вы можете уточнить у наших специалистов.

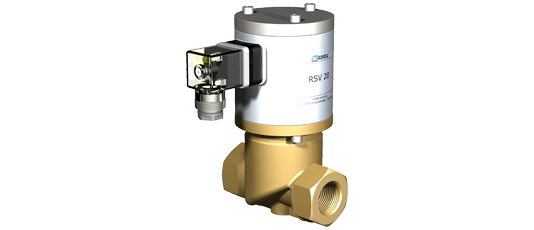

Седельчатые клапаны

Функция:
2/2 и 3/2 седельчатые клапаны прямого действия.
Параметры:
Давление 0...10 bar, диаметры 12...50 мм, значение Kv 3,2...19 м3/час.
Среда:
Газовые, жидкие.
Материалы корпуса:
Алюминий, латунь, латунь с никелевым покрытием.
Материалы уплотнений:
NBR, FPM, CR.
Опции:
функция – нормально открытый, ручное управление, крепление, специальные напряжения, клемная коробка.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Седельчатые клапаны

Более подробную техническую информацию вы можете уточнить у наших специалистов.

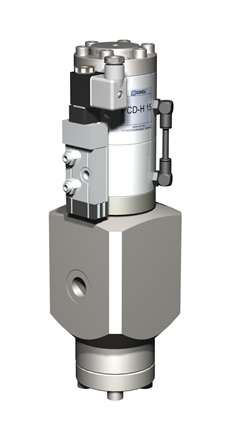

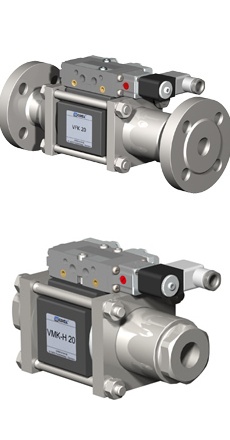

Коаксиальные клапаны для высокого давления

Функция:
Коаксиальные клапаны для высокого давления.
Параметры:
Давление 0...400 bar, диаметры 2...50 мм, значение Kv 0,078...43 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные
Материалы корпуса:
Латунь, сталь с гальваническим покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь.
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM, специальные материалы уплотнений.
Опции:
Специальные резьбы, специальные фланцы, функция – нормально открытый, амортизация, плоские порты, порты для течи, концевые выключатели, ручное управление, разрешительная документация, крепление, специальные напряжения, катушка М12х1, взрывозащита, распределительный клапан, клемная коробка.

Коаксиальные клапаны для высокого давления

Более подробную техническую информацию вы можете уточнить у наших специалистов.






Седельчатые клапаны на высокое давление

Функция:
Седельчатые клапаны на высокое давление.
Параметры:
Давление 0...500 bar, диаметры 1,5...15 мм, значение Kv 0,66...3,5 м3/час.
Среда:
Газовые, жидкие.
Материалы корпуса:
Латунь, латунь с никелевым покрытием, нержавеющая сталь.
Материалы уплотнений:
NBR, PTFE, FPM, CR, EPDM.
Опции:
Специальные резьбы, функция – нормально открытый, разрешительная документация, крепление, специальные напряжения, разъем М12х1, клемная коробка, концевые выключатели.

Седельчатые клапаны на высокое давление

Более подробную техническую информацию вы можете уточнить у наших специалистов.

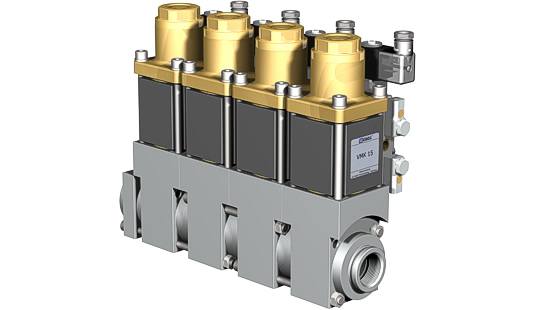

Модули и коллекторы

Функция:
Модули и коллекторы.
Параметры:
Давление 0...200 bar, диаметры 10...32 мм, значение Kv 1,6...20 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные, агрессивные.
Материалы корпуса:
Алюминий, латунь, сталь с гальваническим покрытием, медь с никелевым покрытием, сталь с никелевым покрытием, металлы, не содержащие цветных металлов, нержавеющая сталь.
Материалы уплотнений:
PU, NBR, PTFE, PE, FPM, EPDM, CR, специальные материалы уплотнений.
Опции:
Специальные резьбы, функция – нормально открытый, амортизация, плоские порты, порты для течи, концевые выключатели, ручное управление, крепление, специальные напряжения, катушка М12х1, взрывозащита, распределительный клапан.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Модули и коллекторы

Более подробную техническую информацию вы можете уточнить у наших специалистов.






Клапаны с пневмоприводом

Функция:
Клапаны с пневмоприводом.
Параметры:
Давление 1...200 bar, диаметры 8...65 мм, значение Kv 1,1...60 м3/час.
Среда:
Газовые, жидкие, вязкие, загрязненные.
Материалы корпуса:
Латунь, алюминий, нержавеющая сталь, сталь с гальваническим покрытием.
Материалы уплотнений:
NBR, PTFE, FPM, EPDM, PU, HNBR, специальные материалы уплотнений.
Опции:
SAE присоединение, безопасный клапан, крепление, специальные напряжения, катушка М12х1, двухстороннего действия, распределительный клапан.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Клапаны с пневмоприводом

Более подробную техническую информацию вы можете уточнить у наших специалистов.

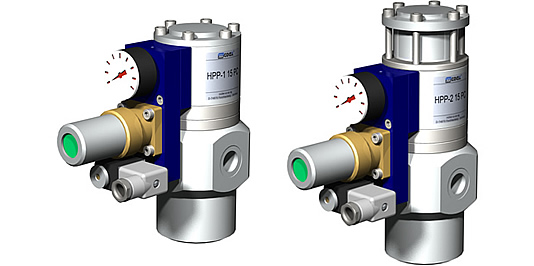

Клапаны для контроля расхода

Функция:
Клапаны для контроля расхода.
Параметры:
Давление 0...64 bar, диаметры 1...32 мм, значение Kv 0,048...20 м3/час.
Среда:
Газовые, жидкие, вязкие.
Материалы корпуса:
Алюминий, нержавеющая сталь, латунь.
Материалы уплотнений:
PU, HNBR, FPM, PTFE.
Опции:
Разрешительная документация, крепление, фактическая производительность клапана.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Клапаны для контроля расхода

Более подробную техническую информацию вы можете уточнить у наших специалистов.

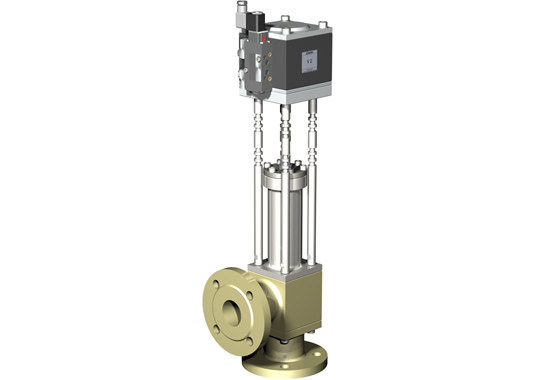

Специальные клапаны

Функция:
Специальные клапаны.
Параметры:
Давление 0...500 bar, диаметры 5...80 мм, значение Kv 0,42...200 м3/час.
Среда:
Газовые, жидкие, желеобразные, вязкие, пастообразные, загрязненные.
Материалы корпуса:
Латунь, алюминий, нержавеющая сталь, сталь с никелевым покрытием.
Материалы уплотнений:
FPM, графит, металлическое покрытие (1.4571), EPDM, NBR, FPM.
Опции:
Специальные фланцы, функция – нормально открытый, концевые выключатели, ручное управление, разрешительная документация, специальные напряжения, катушка М12х1, распределительный клапан.
Модель клапана зависит от среды и требуемых параметров. Это может привести к изменению конструкции и материалов уплотнений клапана.

Специальные клапаны

Более подробную техническую информацию вы можете уточнить у наших специалистов.






Дисковый затвор Quadax

Благодаря патентованной четырехэксцентриковой конструкции дисковые затворы Quadax компании Coax-Muller имеют ряд преимуществ перед обычными 2-х и 3-х эксцентриковыми затворами:
- Благодаря равномерному прилеганию уплотнительной поверхности диска к седлу трение минимально, вследствие этого износ значительно снижен.
- Работает в экстремальных температурных режимах: от -270 °C до +800 °C.
- Высокий температурный градиент не является критичным для нормальной работы затвора.
- Благодаря конструктивным особенностям деформации штока минимальны даже при высоких давлениях.
- Герметичность на всем диапазоне давлений (класс герметичности «А»).
- Отсутствие утечки даже в криогенном исполнении.
- Возможно исполнение седел только из металла без использования графита.
- Минимизация застойных зон, более высокая пропускная способность, имеет высокое значение kv и меньше скапливает загрязнений.
- Высочайшее качество седел и уплотнительных поверхностей благодаря конструктивным особенностям.
- Отсутствие перемещений между диском и седлом в закрытом положении.
- Использование на кислород до 300 бар и 550°C.
- Оборудован верхним фланцем согласно стандарту ISO для монтажа пневмоприводов, электроприводов.



Технические характеристики
Номинальные размеры от DN80 до DN1000
Давление до 100 бар (выше по запросу)
Температура от -270°С до +800°С
Корпус нержавеющая сталь, углеродистая сталь, бронза
Седло металл
Уплотнения графит, металл по металлу, inconell, PTFE
Исполнение корпуса фланцевое, межфланцевое с резьбовыми отверстиями, под сварку, со строительной длиной равной длине задвижки
Фланец под привод по ISO 5211



Документ pdfОбщее описание

Документ pdfТаблица подбора

Более подробную техническую информацию вы можете уточнить у наших специалистов.






Клапаны для криогенных сред Cryaxx

Материалы корпуса:
Нержавеющая сталь.
Материалы уплотнений:
PTFE / ECTFE, Inconel.
Сертификаты:
PED, Fire safe, BAM, TA Luft, ATEX ect.



Коаксиальный тип Проходное сечение, мм Присоединение Макс. диапазон давлений, bar Kv, m3/h
Cryaxx LTC flange mount version 25 - 100 Фланец 0 - 63 10 - 105
Cryaxx LTC screw in version 25 - 50 Резьба 0 - 63 10 - 34
Cryaxx LTC weld on version 25 - 100 buttweld ends 0 - 63 10 - 105
