Пневматические и гидравлические приводы, системы управления

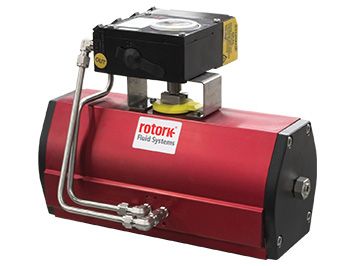

RC - компактные пневмоприводы с кривошипной передачей

Мощные и надежные пневмоприводы RC высоко ценятся нашими заказчиками. Так, серия RC 200 использует уникальную технологию кулисы со скошенными пазами (Scotch Yoke) на всех приводах, начиная с самого маленького RC 210 и заканчивая самым большим. Технология Scotch Yoke обеспечивает повышенный момент вращения в крайних положениях, что является важным в ситуациях, когда клапан долгое время стоял в закрытом положении и требует дополнительного усилия в начале маневрирования. Приводы RC 200 отличаются плавным ходом и работают мягко в конечных положениях, что защищает клапан и продлевает его ресурс.
Пневмоприводы серии RC 200 могут быть укомплектованы ручным дублером RC-M1. Это техническое решение считается лучшим на рынке аналогичного оборудования.
Пневматические приводы RC 200 соответствуют всем международным стандартам, быстро и просто монтируются на клапаны а также имеют стандартные монтажные фланцы для установки комплектующих на приводы: электромагнитных клапанов, концевых выключателей и позиционеров.
- Конфигурация двойного действия или с пружинным возвратом.
- Пружинный блок для безопасности и удобства.
- Выходной момент до 4,400 Нм (38,000 фнф-дюйм).
- Габариты монтажных креплений задвижки согласно ISO 5211/DIN 3337.
- Совместимы с Частичным Тестированием Хода устройства SVM.

Пневмоприводы серии RC

Более подробную техническую информацию о пневмоприводах серии RC вы можете просмотреть в соответствующем разделе сайта компании Rotork.

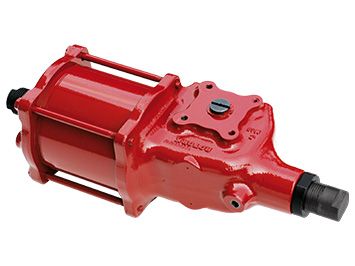

CP - приводы с кривошипной передачей

Пневматические приводы серии CP производятся в конфигурациях двойного действия или с пружинным возвратом. Компактная и эффективная конструкция четвертьоборотных пневмоприводов CP позволяет им работать даже при низких температурах.
- Цилиндры, устойчивые к коррозии.
- Приводы сертифицированы согласно IP 66M/67M.
- Приводы сертифицированы согласно ATEX 94/9/EC.
- Приводы сертифицированы в соответствии с PED 93/27/EC.
- Выходной момент до 4,500 Нм (39,800 фнф-дюйм).
- Совместимы с Частичным Тестированием Хода устройства SVM.
- Сертифицированы для SIL3 применений.

Пневмоприводы CP

Более подробную техническую информацию о пневмоприводах серии CP вы можете просмотреть в соответствующем разделе сайта компании Rotork.

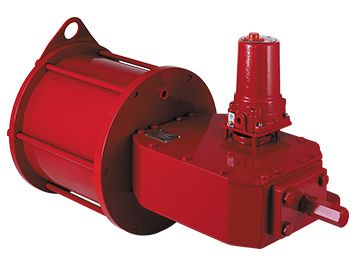

GP/GH, P/H - гидравлические и пневматические приводы с кривошипной передачей

Гидравлические и пневматические приводы серий GP/GH, P/H производятся в конфигурациях двойного действия или с пружинным возвратом. Приводы серий GP и GH применяются для управления шаровыми кранами, затворами типа баттерфляй и конусными затворами с вращением в четверть оборота с срабатыванием в режимах открыть/закрыть или плавного регулирования.
Приводы GP/GH имеют прочную, компактную конструкцию и поставляются с двумя различными типами кривошипного механизма. Классический симметричный кривошипный механизм обеспечивает максимальный крутящий момент в обоих конечных положениях привода.
Как вариант, приводы GP и GH могут выпускаться с кривошипным механизмом со скошенной направляющей ползуна, что позволяет получить максимальный крутящий момент лишь на одном конечном положении привода. Использование несимметричных кривошипных механизмов позволяет существенно уменьшить размеры, вес и стоимость привода с сохранением характеристик по крутящему моменту.
- Цилиндры, устойчивые к коррозии.
- Приводы сертифицированы согласно IP 66M/67M.
- Приводы сертифицированы согласно ATEX 94/9/EC.
- Приводы, сертифицированные согласно IEEE323-1974, IEEE344-1975 и IEEE382-1985 для применения в области ядерной безопасности.
- Выходной момент до 600,000 Нм (5,000,000 фнф-дюйм).
- Совместимы с Частичным Тестированием Хода устройства SVM.
- Сертифицированы для SIL3 применений.

Гидро-, пневмоприводы GP/GH, P/H

Более подробную техническую информацию о приводах серии GP/GH, P/H вы можете просмотреть в соответствующем разделе сайта компании Rotork.

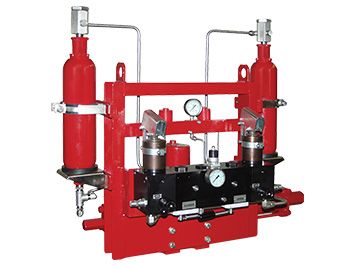

GO - пневмогидравлические приводы с кривошипной передачей

- Приводы с треугольным шатуном в конфигурациях двойного действия или с пружинным возвратом.
- Опции логического управления - низкое или высокое давление.
- ASME сертифицированные резервуары.
- Стандартно: приоритетное гидравлическое ручное управление.
- Стандартно: управление скоростью в обоих направлениях.
- Утвержденные PED или ASME резервуары хранения газа/нефти и энергетического газа.
- Приводы, сертифицированные по IP 66M/67M.
- Приводы, сертифицированные по ATEX 94/9/EC.
- Приводы, сертифицированные в соответствии с PED 93/27/EC.
- Выходной момент до 600.000 Нм.
- Совместимые с Частичным Тестированием Хода устройства SVM.

Гидро-, пневмоприводы GO

Более подробную техническую информацию о приводах серии GO вы можете просмотреть в соответствующем разделе сайта компании Rotork.

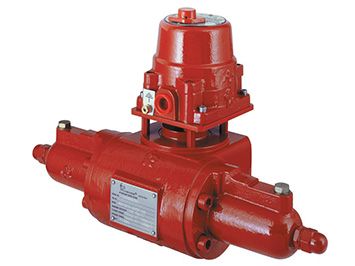

RH, R - приводы с зубчатой передачей

- Конфигурация двойного действия или с пружинным возвратом.
- Гидавлические высокпроизводительные приводы (RH) с чугунным корпусом и выходным моментом до 3.400 Нм.
- Цилиндры с никелевым покрытием, нанесенным методом химического восстановления, для защиты от корррозии.
- Пневматические приводы (R) с UNI6060, анодированным корпусом и выходным моментом до 4.100 Нм.
- Никелированное малое зубчатое колесо.
- Габариты монтажных креплений задвижки согласно ISO 5211 DIN 3337.
- Совместимые с Частичным Тестированием Хода устройства SVM.

Приводы с зубчатой передачей RH/R

Более подробную техническую информацию о приводах серии RH, R вы можете просмотреть в соответствующем разделе сайта компании Rotork.

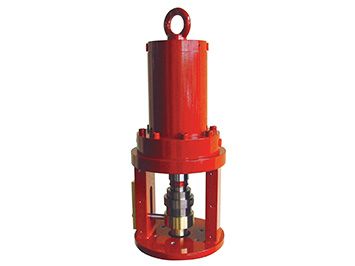

LP/LH - линейные приводы

- Пневматические и гидравлические приводы в конфигурациях двойного действия или с пружинным возвратом.
- Цилиндры с никелевым покрытием, нанесеным методом химиеского восстановления, хромированные штоки поршней.
- Возможны варианты дизайна с защитой от гидравлического удара и со стандартным соединением штока задвижки.
- Осевая нагрузка до 5.000.000 Н.
- Совместимые с Частичным Тестированием Хода устройства SVM.

Линейные приводы LP/LH

Более подробную техническую информацияю о приводах серии LP/LH вы можете просмотреть в соответствующем разделе сайта компании Rotork.

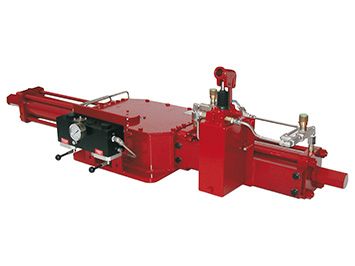

HPG - высоконапорные пневмоприводы прямого действия

- Приводы с треугольным шатуном в конфигурациях двойного действия или с пружинным возвратом.
- Стандартно: приоритетное гидравлическое ручное управление.
- Стандартно: управление скоростью в обоих направлениях.
- Приводы, сертифицированные по IP 66M/67M.
- Приводы, сертифицированные по ATEX 94/9/EC.
- Приводы, сертифицированные в соответствии с PED 93/27/EC.
- Выходной момент до 600.000 Нм.
- Совместимые с Частичным Тестированием Хода устройства SVM.

Высоконапорные пневмоприводы HPG

Более подробную техническую информацию о приводах серии HPG вы можете просмотреть в соответствующем разделе сайта компании Rotork.

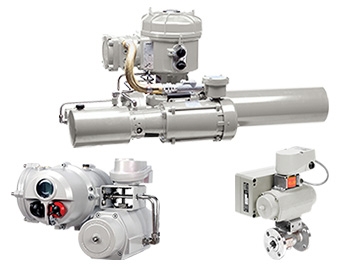

Skilmatic - электрогидравлические приводы

Skilmatic являются автономными электрогидравлическими приводами и могут применяться как для поворотных, так и линейных приложений. Приводы включать сложную электронику, которая обеспечивает простую настройку и опрос с помощью инфракрасного ручного пульта дистанционного управления. Они предназначены для включения/выключения, модуляции и аварийного отключения в приложениях до SIL 3.
- Интеллектуальные автономные электрогидравлические приводы.
- Линейные осевые нагрузки от 1,7 до 5500 кН, четвертьоборотный момент от 65 до 600.000 Нм.
- Двухпозиционный, ESD или модулирование, исполнение - двойного действия или с пружинным возвратом.
- Электропитание - однофазный, трехфазный или 24 В постоянного тока.
- Простая инфракрасная настройка и конфигурация.
- ЖК дисплей для индикации положения, давления, диагностики и индикации неполадок.
- Опционально - сетевая связь со всеми основными протоколами.
- Возможность испытания с неполным ходом.
- Водонепроницаемость или взрывобезопасность по ATEX, FM, CSA IEC и ГОСТ.
- Отдельная секция клемм с двойной герметизацией.
- Сертифицированные для SIL 3 приложений.

Электрогидравлические приводы Skilmatic

Более подробную техническую информацию о приводах серии Skilmatic вы можете просмотреть в соответствующем разделе сайта компании Rotork.

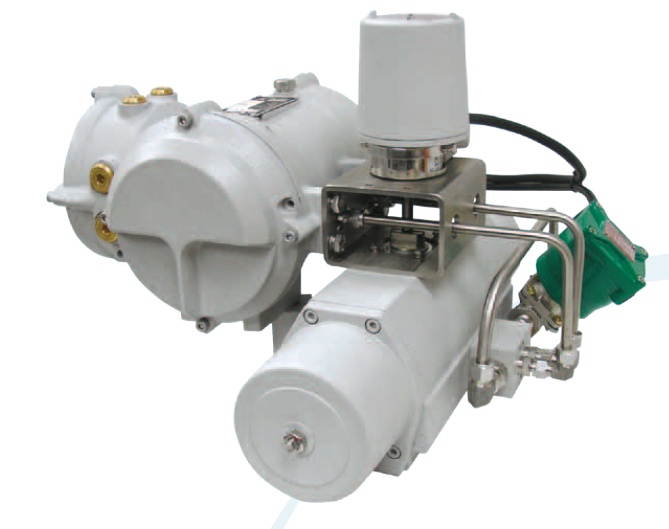

SB - электрогидравлические приводы

- Полностью автономный электрогидравлический привод.
- Выходной момент от 24 до 7.400 Нм.
- Двухпозиционное управление.
- Четвертьоюоротное безаварийное действие с пружинным механизмом.
- Питанме 110/220 В переменного тока - минимальное потребление энергии.
- Водонепроницаемость от IP65 до IP68 - опциональная пожаробезопасность, сертефицирован ATEX и FM.

Более подробную техническую информацию о приводах серии SB вы можете просмотреть в соответствующем разделе сайта компании Rotork.

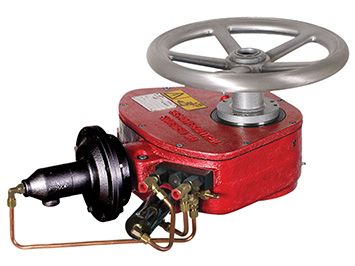

Twin Power - многооборотные гидравлические приводы

- Предусмотрены пневматические или гидравлические варианты исполнения.
- Выходной момент до 800 Нм.
- Модульная система для гибкости дизайна.
- Прочный дизайн может быть усилен дополнительно в соответствии с условиями различных экстремальных или опасных сред.

Более подробную техническую информацию о многооборотных приводах серии Twin Power вы можете просмотреть в соответствующем разделе сайта компании Rotork.

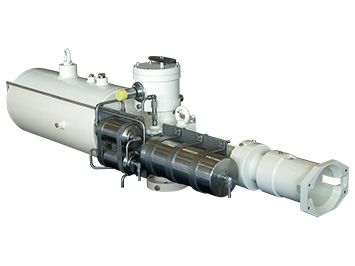

SRH, SGH, SLH - подводные приводы

Модельный ряд подводной продукции совмещает в себе дизайны привода и редуктора для извлекаемых и неизвлекаемых вариантов применения. Поставляемый нами подводный продукт соответствует жестким условиям и строгим требованиям, предъявляемых подводными областями применения.
- Гидравлические четвертьоборотные и линейные подводные приводы в конфигурациях двойного действия или с пружинным возвратом.
- Варианты исполнений для подводного монтажа и монтажа в зоне заплеска волны.
- Извлекаемые и неизвлекаемые варианты применения.
- Множество вариантов дизайна.
- Устанавливаемое основание разработано в 1992 году для глубин до 2.500 метров.
- Совместимые с частичным тестированием ходу устройства SVM.

Подводные приводы SRH/SGH/SLH

Более подробную техническую информацию о подводных приводах серий SRH/SGH/SLH вы можете просмотреть в соответствующем разделе сайта компании Rotork.

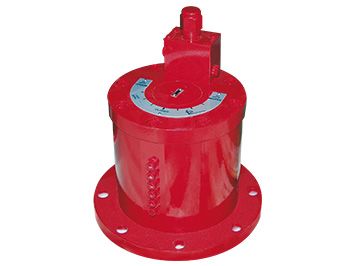

DH - гидравлические подводные демпферы

[355x266_rfs_dh.jpg]- ATEX сертифицированные приводы.
- Защита от окружающей среды IP 6x.
- Температурный класс T5 (от -20 до 100 C).
- Визуальная индикация положения.

Гидравлические подводные демпферы DH

Более подробную техническую информацию о гидравлических подводных демпферах серии DH вы можете просмотреть в соответствующем разделе сайта компании Rotork.

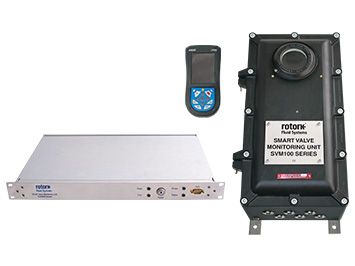

SVM – интеллектуальный контроль задвижки

- Интеллектуальный контроллер функционирования вентиля.
- Совместимые с гидравлическими/пневматическими приводами и вентилями в применении открывать/закрывать.
- Предусмотрены варианты исполнения для опасных и безопасных зон.
- Полная и универсальная проверка с частичным ходом проверяет все окончательные элементы.
- Регистрация данных о работе задвижки для диагностики и профилактического обслуживания.
- Соответствует требованию любой категории SIL.
- Улучшает производительность конечных элементов требуемые от SIL.

Интеллектуальный контроллер задвижки SVM

Более подробную техническую информацию о приводах серии SVM вы можете просмотреть в соответствующем разделе сайта компании Rotork.
