Фильтр сетчатый
Фильтр сетчатый

Муфтовые и фланцевые сетчатые фильтры Genebre устанавливаются в системах трубопроводов с целью защиты от попадания инородных частиц. Фильтры грубой очистки улавливают и собирают абразивные частицы, которые могут повредить установленному оборудовании производственной линии.

Осадочные фильтры Genebre хорошо зарекомендовали себя в тех условиях, где есть повышенные требования к очистке жидкости от твердых примесей, попадающих в трубопроводы извне. Фланцевые сетчатые фильтры благодаря своей конструкции прочны и герметичны, а также просты в сборке и разборке для промывки фильтровой сетки. Во фланцевых сетчатых фильтрах очистка рабочей среды происходит через фильтровую сетку, которая вставлена в корпус и зажата крышкой.

Муфтовые сетчатые фильтры

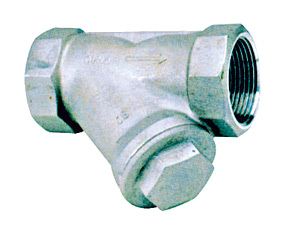

Корпус: нержавеющая сталь (CF8M).
Фильтрующий элемент: нержавеющая сталь (AISI 316).
Раб. температура: -30°+240° С.
Макс. рабочее давление:
40 бар.
Присоединение:
резьба NPT.

Номер для заказа Присоединение Вес (кг)
2460 02 1/4" 0,295
2460 03 3/8" 0,213
2460 04 1/2" 0,22
2460 05 3/4" 0,35
2460 06 1" 0,657
2460 07 1 1/4" 0,77
2460 08 1 1/2" 1,15
2460 09 2" 1,765

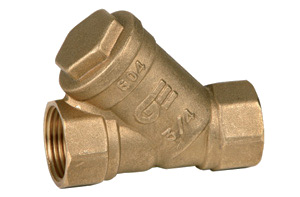

Корпус: латунь.
Фильтрующий элемент: нержавеющая сталь (AISI 316) 500 мкм.
Раб. температура: +140 °С.
Макс. давление: 16 бар.
Присоединение: резьба NPT.

3302 04 1/2" 0,13
3302 05 3/4" 0,195
3302 06 1" 0,28
3302 07 1 1/4" 0,53
3302 08 1 1/2" 0,69
3302 09 2" 1,205
3302 10 2 1/2" 2,1
3302 11 3" 2,9
3302 12 4" 5,5

Более подробная техническая информация о муфтовых сетчатых фильтрах фирмы Genebre вы можете просмотреть в PDF файле - Документ pdfМуфтовые сетчатые фильтры.

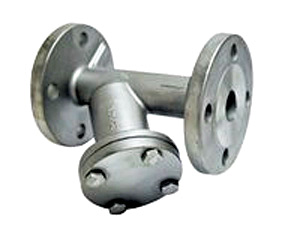

Фланцевые сетчатые фильтры

Корпус: нержавеющая сталь (CF8M).
Фильтрующий элемент: нержавеющая сталь (AISI 316).
Раб. температура: -30°+240° С.
Макс. рабочее давление:
16 бар.

Номер для заказа Присоединение Вес (кг)
2461 04 1/2" 1,95
2461 05 3/4" 2,75
2461 06 1" 3,7
2461 07 1 1/4" 5,9
2461 08 1 1/2" 6,4
2461 09 2" 8,9
2461 10 2 1/2" 12,95
2461 11 3" 18,15
2461 12 4" 24,3
2461 13 5" 38,35
2461 14 6" 61,3
2461 16 8" 115

Более подробная техническая информация о муфтовых сетчатых фильтрах фирмы Genebre вы можете просмотреть в PDF файле - Документ pdfФланцевые сетчатые фильтры.
