Дисковые затворы «баттерфляй» фирмы Genebre
Дисковые поворотные затворы типа «баттерфляй» - кольцевой корпус в котором расположено поворотный диск. Поворотные затворы баттерфляй могут выполнять как регулирующую, так и запорную функцию. Они предназначены для управления потоками жидкостей и газов в технологических процессах. Используются в химической, пищевой, целлюлозно-бумажной, нефтегазовой и других отраслях промышленности.
|
Корпус: чугун.
Диск: цинк .
Уплотнения: EPDM.
Макс. температура: +120 °С.
Макс. давление: 16 бар.
Возможен монтаж пневмопривода ISO5211
|
Номер для заказа |
Присоединение |
Вес (кг) |
| 2103 09 |
2" |
4,2 |
| 2103 10 |
2 1/2" |
4,8 |
| 2103 11 |
3" |
5,55 |
| 2103 12 |
4" |
6,8 |
| 2103 13 |
5" |
8,75 |
| 2103 14 |
6" |
11,15 |
| 2103 16 |
8" |
16,6 |
|
|
|
|
|
Корпус: чугун.
Диск: цинк.
Уплотнения: EPDM.
Макс. температура: +120 °С.
Макс. давление: 16 бар.
Возможен монтаж пневмопривода ISO5211
|
210909 |
2" |
4,2 |
| 210910 |
2 1/2" |
4,8 |
| 210911 |
3" |
5,55 |
| 210912 |
4" |
6,8 |
| 210913 |
5" |
8,75 |
| 210914 |
6" |
11,15 |
| 210916 |
8" |
16,6 |
Более подробная техническая информация о дисковых затворах «баттерфляй» фирмы Genebre вы можете просмотреть в PDF файле -  Дисковые затворы «баттерфляй».
Дисковые затворы «баттерфляй» фирмы Pietro Fiorentini

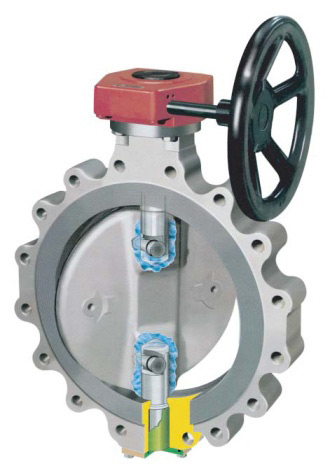

Клапаны баттерфляй BF 32 - это устройства, что используются для перекрытия потока газов и жидкостей, когда требуются малые габариты, небольшие потери давления, герметичность. Основное же применение такого оборудование - перекрытие газовых сетей среднего и низкого давления газопроводов.
Характеристики клапанов:
- Герметичность при закрытом клапане.
- Проектное давление: 19 бар.
- Малые потери давления.
- Возможность поворота на 360 градусов с самоочисткой седла без демонтажа корпуса из трубопровода.
- Материал уплотнительного кольца HYCAR: рабочая температура: -10°C +100°C; допустимая температура в кратковременном режиме: -10°C +130°C.
- Материал уплотнительного кольца VITON: рабочая температура: -10°C +180°C; допустимая температура в кратковременном режиме: -10°C +250°C.
- Нефиксированная установка в трубопроводе.
- Наличие уплотнительного кольца.
- Хромированное сферическое седло для обеспечения: долговечности с сохранением герметичности; малый крутящий управляющий момент.
- Высокая надежность.
- Применение: сильные кислоты, ароматические и алифатические растворители, эфиры и спирты, бытовой газ.
- Конструкция согласно UNI 9245.
- Размер согласно UNI 9245 и ISO 5752, MSS-SP 67, BS 5155-74.
- Присоединение: фланцы ANSI 150 RF или PN16; DN 300-350-400-450-500-600-700-800-900-1000.
Более подробная техническая информация о дисковых затворах «баттерфляй» фирмы Pietro Fiorentini вы можете просмотреть в PDF файле - Дисковые затворы «баттерфляй» BF 31.
Клапаны баттерфляй BK 16 - это устройства, что используются для перекрытия потока газов и жидкостей, когда требуются малые габариты, небольшие потери давления, герметичность. Основное же применение такого оборудование - перекрытие газовых сетей среднего и низкого давления газопроводов.
Характеристики клапанов:
- Герметичность при закрытом клапане.
- Малые потери давления.
- Проектное давление: 16 бар (10 бар для DN 250)
- Рабочая температура: -10°C +100°C, допустимая температура в кратковременном режиме: -10°C +130°C.
- Возможность поворота на 360 градусов с самоочисткой седла без демонтажа корпуса из трубопровода.
- Нефиксированная установка в трубопроводе.
- Не требует прокладок при установке между фланцами.
- Стальной оцинкованый затвор.
- Армированый нейлоном затвор гарнтирует высокую герметичность и легкую замену.
- Высокая надежность.
- Применение: природный газа, вода, воздух, масла, смазки, неароматические растворители, разбавленные кислотные растворы.
- Конструкция согласно UNI 9245.
- Размер согласно UNI 9245 и ISO 5752, MSS-SP 67, BS 5155-74.
- Присоединение: Фланцы ANSI 150 RF или PN16; DN 40-50-65-80-100-150-200-250.
Более подробная техническая информация о дисковых затворах «баттерфляй» фирмы Pietro Fiorentini вы можете просмотреть в PDF файле - Дисковые затворы «баттерфляй» BF 16. |
