| Игольчатый вентиль |
|

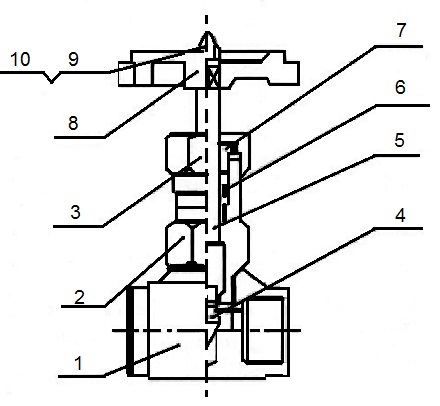

Корпуса игольчатых вентилей фирмы Genebre изготавливаются из углеродистой и нержавеющей стали, с современным уплотнением типа PTFE, которое способно работать «всухую», и обладает высоким электрическим сопротивлением. На рисунке изображен разрез игольчатого вентиля, справа, где 1 - корпус, 2 - крышка, 3 - гайка, 4 - игла, 5 - шток, 6 - уплотнение штока, 7 - герметизирующая, 8 - ручка, 9 - гайка, 10 - шайба. Параметры вентилей игольчатых
Преимущества игольчатых клапанов: - возможность плавного регулирования потока; - многооборотное открытие и закрытие предохраняет трубопроводы и оборудование от гидравлических ударов; - широкий рабочий диапазон температур -20°…+200°С; - максимальное рабочее давление порядка 220 bar. Варианты присоединения: - резьба трубная цилиндрическая, G, - резьба дюймовая коническая NPT.
Игольчатые вентили являются многооборотной запорно-регулирующей арматурой, и их используют для предотвращения гидравлических ударов в системе трубопроводов, которые могут возникать из-за быстрого закрытия и открытия запорной арматуры. Поэтому довольно часто, на длинных участках трубопроводов, дабы исключить резкое перекрытие потока, которое может привести к разрушениям трубопроводов, рекомендуется ставить игольчатые вентили. Из-за особенностей конструкции игольчатого вентиля он может выдерживать очень высокое давление порядка 220 бар, в отличие других видов запорной арматуры. Основными преимуществами игольчатых вентилей является то, они позволяют без особых усилий и достаточно плавно регулировать поток жидкостей, пара и газов, в отличие от четверть оборотной запорной арматуры, что может быть необходимо для процессов в химической и пищевой промышленности. Читайте также: |
||||||||||||||||||||||||||||||||||||||||||||||||
Игольчатый вентиль – это вид запорно-регулирующей арматуры, затвор которой имеет форму узкого конуса, которая позволяет надежно перекрывать и плавно регулировать поток рабочей среды, при высоких давлениях.
