Вентильные блоки типа VM-3 и VM-5

Вентильные блоки (трех- и пятиходовые) предназначены для монтажа с преобразователями разницы давлений. Позволяют производить такие действия как: подключение преобразователя к импульсной линии, обнуление в условиях статического или атмосферного давления. Пятиходовой вентильный блок, дополнительно, обеспечивает возможность подключения калибратора, с целью метрологического контроля преобразователя.
Технические данные:
- максимальное давление до 40 МПа (в соответствии с графиком в описании);
- максимальная температура до 500° C (при применении графитовых сальников);
- материал корпуса 316ss;
- присоединение со стороны подвода импульса внутренняя резьба ½NPT, со стороны преобразователя - фланцевое.

Документ pdfVM-3, VM-5

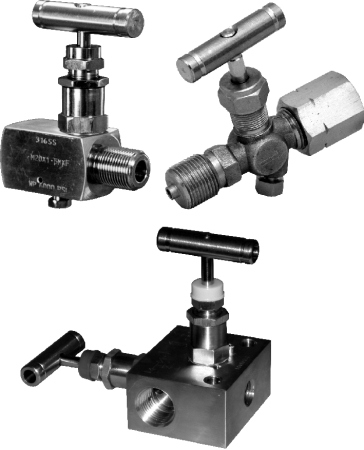

Манометрические вентили

Манометрический вентиль VM-1:
- максимальное давление до 40 МПа (в соответствии с графиком в описании);
- максимальная температура до 500° C (при применении графитовых сальников);
- материал корпуса 316ss;
- подключение - внутренняя и внешняя резьюа М20х1,5;
- специальное исполнение для кислорода.
Вентильный блок VM-2 двухходовой:
- максимальное давление до 40 МПа (в соответствии с графиком в описании);
- максимальная температура до 500° C (при применении графитовых сальников);
- материал корпуса 316ss;
- подключение - два порта ½NPT, один порт ¼NPT.
Манометрический вентиль MO:
- максимальное давление до 10 МПа;
- максимальная температура до 160° C;
- материал корпуса латунь MO59;
- подключение - римская гайка и штуцер М20х1,5.

Документ pdfOsprzet
