Гидростатические зонды уровня
Гидростатические зонды уровня
Гидростатические зонды глубины типа SG-25 и SG-16

Гидростатические зонды глубины SG-25 и SG-16 предназначены для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах.
Технические данные:
- ширина диапазона от 0...1 м H2O до 0...500 м H2O;
- погрешность для диапазона 0...1 м ± 0,6%, для диапазона 0...4 м ± 0,3%, для диапазона 0...10(500) м ± 0,2% (± 0,5% для SG-16);
- допускаемая перегрузка до 2-х кратного значения основного диапазона;
- диаметр мембраны 25 мм для SG-25 и 16 мм для SG-16;
- материал корпуса и мембраны 316Lss;
- искробезопасное исполнение 0ExiaIICT6 X (только для SG-25);
- выходной сигнал 4...20 мА, 0...5 мА, 0...10 В;
- специсполнение - фторопластовая оболочка кабеля.

Документ pdfSG-25, SG-16

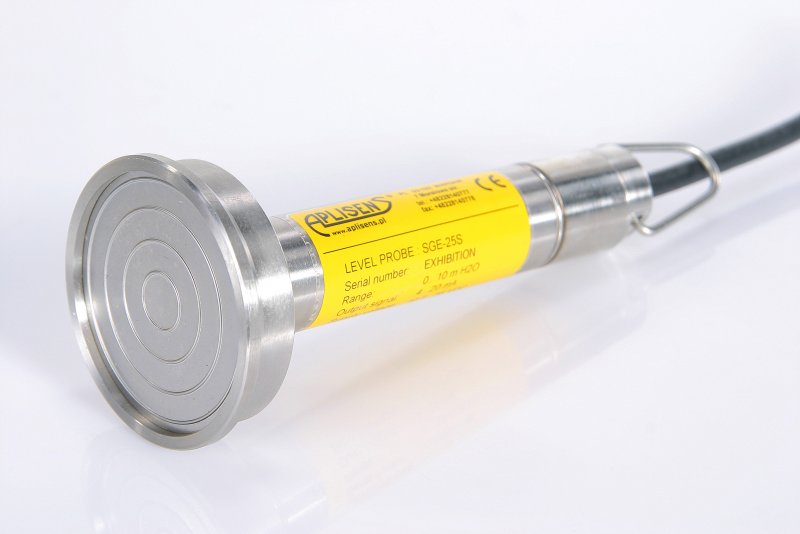

Гидростатический зонд глубины типа SG-25S для измерения уровня сточных вод

Гидростатический зонд глубины SG-25S предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно используется для измерения уровня сточных вод в станциях перекачки, бродильных камерах, отстойниках и т. п.
Технические данные:
- ширина диапазона от 0...2 м H2O до 0...20 м H2O;
- погрешность для диапазона 0...2 м ± 1,5%, для диапазона 0...4 м ± 1%, для диапазона 0...10(20) м ± 0,5%;
- допускаемая перегрузка до 2-х кратного значения основного диапазона;
- диаметр мембраны 60 мм;
- материал корпуса и мембраны 316Lss;
- искробезопасное исполнение 0ExiaIICT6 X;
- выходной сигнал 4...20 мА, 0...5 мА, 0...10 В;
- специсполнение - фторопластовая оболочка кабеля.

Документ pdfSG-25S

Гидростатические зонды глубины (интеллектуальные) SG-25.Smart и SG-25S.Smart

Интеллектуальный зонд глубины SG-25.Smart предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах. Зонд SG-25S.Smart предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно используется для измерения уровня сточных вод на станциях перекачки, бродильных камерах, отстойниках и т. п.
Технические данные:
- основной диапазон 0...10 м H2O и 0...100 м H2O;
- возможность настройки диапазона (в пределах основного диапазона), нуля, коефициента демпфирования;
- погрешность измерения ± 0,1% для SG-25.Smart и ± 0,16% для SG-25S.Smart;
- допускаемая перегрузка до 3-х кратного значения основного диапазона;
- диаметр мембраны 25 мм для SG-25.Smart и 60 мм для SG-25S.Smart;
- материал корпуса и мембраны 316Lss;
- искробезопасное исполнение 0ExiaIICT6 X;
- выходной сигнал 4...20 мА, протокол HART;
- специсполнение - фторопластовая оболочка кабеля.

Документ pdfSG-25_Smart, SG-25S_Smart

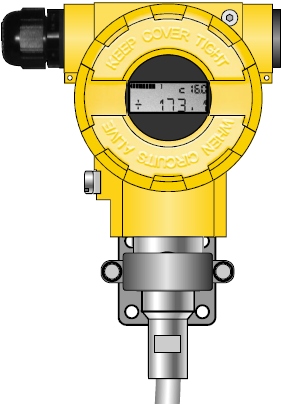

Преобразователь APC-2000ALW-L с выносным измерительным элементом для гидростатических измерений уровня


Технические данные:
- основные диапазоны 0...2,5 м, 0...10 м и 0...20 м H2O;
- возможность настройки диапазона (в пределах основного диапазона), нуля, коефициента демпфирования;
- погрешность измерения ± 0,16% для основного диапазона;
- измерительный элемент в корпусах SG-25S, SG-25 или SG-25S-tytan;
- искробезопасное исполнение 0ExiaIICT5 X;
- выходной сигнал 4...20 мА, протокол HART;
- конфигурируемый ЖК-дисплей.

Документ pdfAPC-2000ALW-L

Химостойкие зонды глубины типа SG-25S.Smart/tytan

Гидростатический зонд глубины SG-25S.Smart/tytan предназначен для измерения уровня жидкости в открытых резервуарах. Обычно применяется в средах с повышенной коррозией особенно в морской воде, концентрированных растворах соли, а также растворов кислот невступающих в реакцию с титаном.
Технические данные:
- основной диапазон 0...16 м H2O;
- возможность настройки диапазона (в пределах основного диапазона), нуля, коефициента демпфирования;
- погрешность измерения ± 0,2% для основного и ± 0,4% для минимального диапазонов;
- допускаемая перегрузка до 3-х кратного значения основного диапазона;
- диаметр мембраны 55 мм;
- материал корпуса и мембраны из титана;
- фторопластовая оболочка кабеля;
- выходной сигнал 4...20 мА, протокол HART.

Документ pdfSG-25S.Smart/tytan

Специальное исполнение зондов глубины

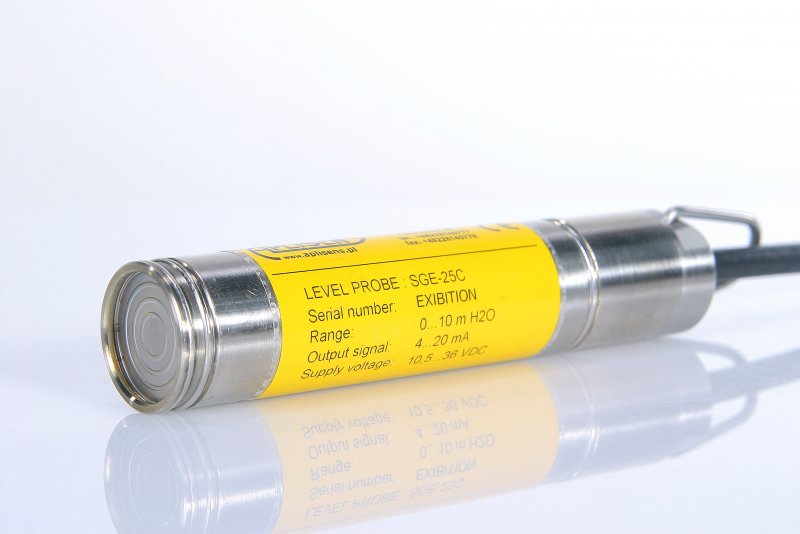

Зонд SG-25/C с открытой лицевой мембраной применяется для измерения уровня жидкости, которая в контакте с зондом может образовать осадки. Свободный доступ к мембране упрощает очистку, но несет опасность повреждения поверхности мембраны в процессе эксплуатации и просмотров.
Зонды SG-25.Smart и SG-25S.Sart с вынесенной электроникой - применяются для измерения уровня горячих сред с температурой до 120° С.

Документ pdfСпециальное исполнение зондов глубины

Гидростатические зонды уровня типа PC-28P и SP-50

Гидростатические зонды уровня PC-28P и SP-50 предназначены для измерения уровня жидкости в открытых резервуарах, каналах, в измерительных диафрагмах открытых каналов, струях и т.п.
Технические данные:
- любая ширина диапазона от 0...200 мм до 0...1800 мм H2O;
- погрешность измерения ± 1% для диапазона 0...200(500) мм и ± 0,5% для диапазона 0...700(1800) мм H2O;
- диаметр мембраны 51 мм, материал 316Lss;
- выходной сигнал 4...20 мА, 0...5(20) мА, 0...10 В;
- на выбор - разные степени защиты: IP54 или IP67.

Документ pdfPC-28P и SP-50

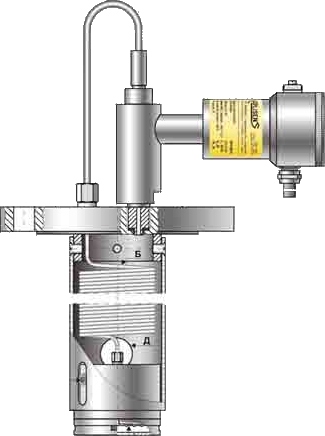

Гидростатический уровнемер для закрытых емкостей (интеллектуальный) APR-2000/Y

Для данного способа измерений уровня используется преобразователь разности давлений, который позволяет скомпенсировать статическое давление в емкости. Преобразуемой величиной остается только гидростатическое давление в ёмкости, измеряемое на уровне мембраны нижнего разделителя. Измеряемое давление является суммой гидростатических давлений жидкой и паровой фаз среды измерения.
Технические данные:
- основные диапазоны 0...1,6 и 0...6 м H2O;
- возможность настройки диапазона (в пределах основного диапазона), нуля, коефициента демпфирования;
- погрешность измерения ± 0,16% для основного диапазона;
- рабочее статическое давление до 4 МПа;
- искро- и взрывобезопасное исполнение (0ExiaIICT4 X, 1ExdiaIICT5/T6 X);
- выходной сигнал 4...20 мА, протокол HART;
- конфигурируемый ЖК-дисплей.

Документ pdfAPR-2000Y

Интеллектуальный гидростатический преобразователь давления для измерения плотности APR-2200D

Гидростатический плотномер APR-2200D сконструирован на основе интеллектуального преобразователя разности давлений с двумя дистанционными разделителями. Разнесенные на фиксированное расстояние, мембранные разделители смонтированы вместе с преобразователем разности давлений в защитной трубе диаметром 80 мм.
Технические данные:
- основные диапазоны 0...1000 кг/м3 и 0...2000 кг,м3;
- возможность настройки диапазона (в пределах основного диапазона), нуля, коефициента демпфирования;
- погрешность измерения ± 0,1% для основного диапазона;
- рабочее статическое давление до 4 МПа;
- искробезопасное исполнение 0ExiaIICT6 X;
- выходной сигнал 4...20 мА, протокол HART;
- конфигурируемый ЖК-дисплей.

Документ pdfAPR-2200D
